Основное назначение шлицевого соединения — это передача крутящего момента с определенной угловой скоростью. Зубчатый шлицевый тип зацепления незаменим, когда нужно применить большой крутящий момент и важна соосность сопрягаемых деталей.

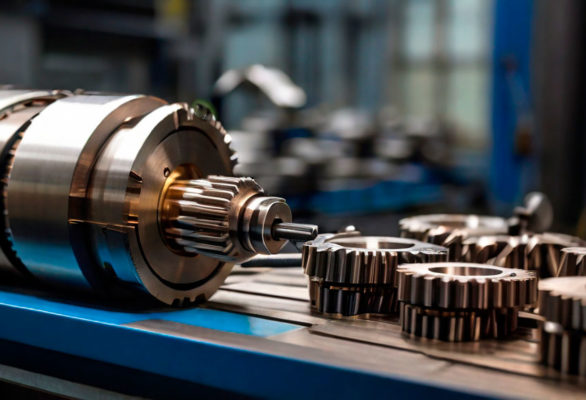

Шлицевое внутреннее соединение — это вал с зубьями, которые равномерно размещены по его диаметру, и втулкой, она сопряжена с ним и имеет ответные пазы. Диаметр вала равен размеру используемой втулки, за счет чего обеспечивается плотное соединение.
Такой вариант незаменим, когда происходят длительные и чрезмерные нагрузки, нужно обеспечить максимальную площадь контакта.
Оставить заявку
Парк станков

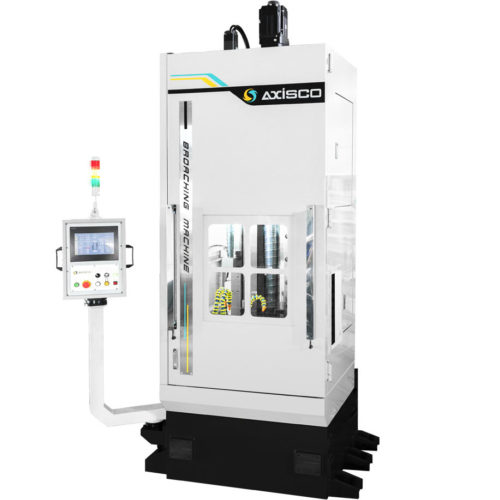

Axisco CHH-1015
| Характеристика | Значение |
|---|---|
| Тяговая сила, тонн | 10 |
| Макс. длина протягивания, мм | 1 500 |
| Высота рабочего стола, мм | 1 050 |
| Макс. размер заготовки, мм | Ø 250 |
| Мощность главного привода, кВт | 60 |
Оставить заявку
Описание
Шлицевые соединения делятся на несколько основных групп:
- По форме зубьев (прямобочного, эвольвентного, треугольного типа). Прямые зубья имеет форму прямоугольника. Ширина каждого зуба по всей высоте идентичная, по способу перемещения вдоль оси бывает неразъемное, а также подвижное зацепление. Эвольвентные зубья имеет соответствующую названию форму, за счет чего обеспечивается внушительная контактная площадь и передача огромного усилия. Треугольный профиль создается под разным углом, центрирование осуществляется исключительно по боковой поверхности. Зубцы соединяются неподвижным способом, востребованы в сфере механизмов малой мощности, но которые требуют повышенной степени точности передачи вращения.
- Тип нагрузки (легкая, средняя и тяжелая).
- Способ центрирования (по диаметру зубцов, а также боковым поверхностям).
- Степень подвижности (нормальное, подвижное и неподвижное).
Каждый внутренний шлицевый тип соединения имеет свою сферу применения, рассчитан на определенные нагрузки.
Расчет
Расчет и нормированные размеры заложены в ГОСТ, где также имеется значение по диаметру валов (мм) с уточнением конкретного варианта центровки, количества зубов, уровня точности изготовления, допусками. К качеству шлицев предъявляются высокие требования изготовления, так как они используются при сложных условиях, рассчитаны на большие нагрузки.
Плюсы и минусы
Шлицевое внутреннее зацепление имеет массу преимуществ:
- надежность к большим ударным нагрузкам и повышенной вибрационной нагрузке;
- минимальные радиальные зазоры;
- увеличенный срок службы за счет малой концентрации напряжений;
- отсутствие повышенной нагрузки на срез;
- возможность передачи значительных усилий валами небольшого диаметра;
- использование только двух деталей;
- большая несущая способность;
- компактные размеры;
- высокоточная центровка.
К недостаткам применения шлицев можно отнести усложненный метод изготовления, так как он подразумевает применение специализированного оборудования и инструментария, в отличие от шпонки, которая легко создается и меняется.
Сфера применения
Шлицевое треугольное соединение можно встретить во многой бытовой технике, распространенных электроинструментах (это газонокосилки, дрели, роботизированные пылесосы). Кроме того, такой тип востребован во всех областях машино-, станкостроения, при производстве разнообразных средств передвижения.
